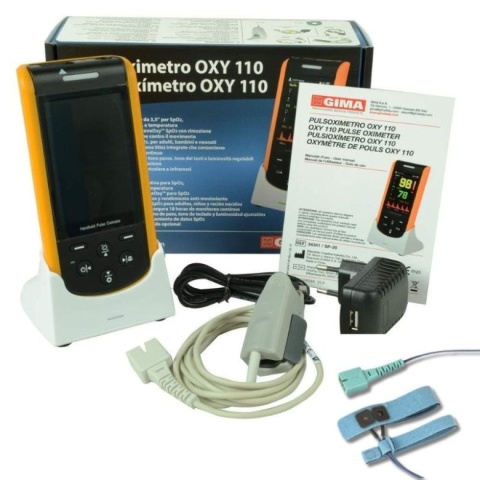

CREATIVE MEDICAL SP-20 Pulsoksymetr ze stacją dokującą, termometrem i sensorami

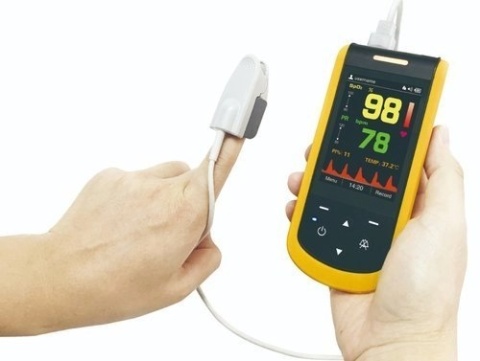

Pulsoksymetr stacjonarny Creative SP-20 ze stacją dokującą, termometrem oraz sensorami SpO2 dla dorosłych, dzieci i noworodków

Precyzyjny i szybki pomiar wartości pulsu [PR] oraz saturacji [SpO2] – wysycenia krwi tlenem. Pomiar temperatury. Wartość indeksu perfuzji [PI]. Obrazowanie krzywej pletyzmograficznej oraz wskaźnik słupkowy siły pulsu. Do zastosowań w placówkach klinicznych i domach.

Najważniejsze funkcje pulsoksymetru

• W zestawie sensory SpO2 dla dorosłych, dzieci oraz noworodków.
• W zestawie termometr.
• Monitorowanie saturacji tętna (SpO2) w zakresie 0–100%.
• Monitorowanie pulsu w zakresie 30–250 uderzeń.
• Monitorowanie perfuzji (PI) w zakresie 0,2–20%.
• Monitorowanie temperatury w zakresie 32℃–43℃.

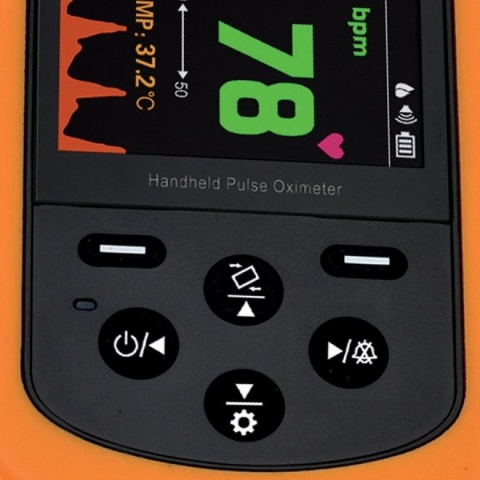

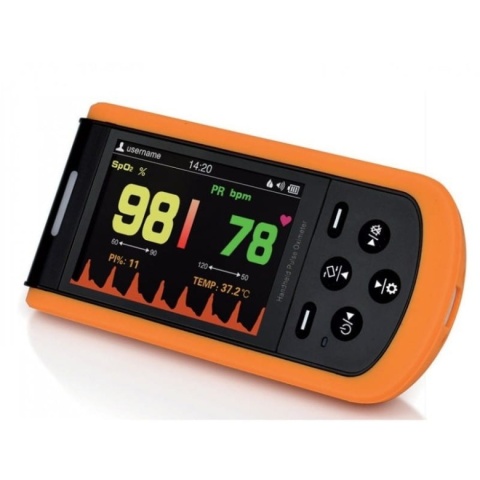

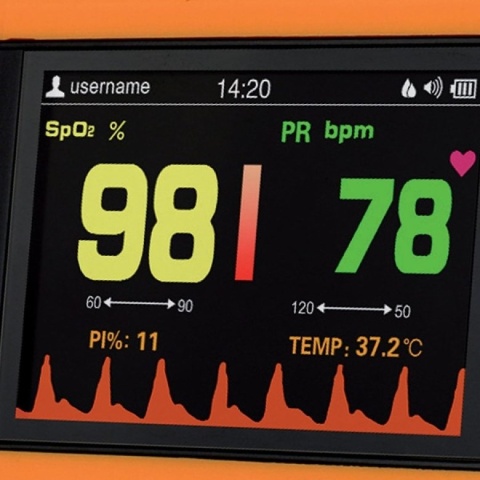

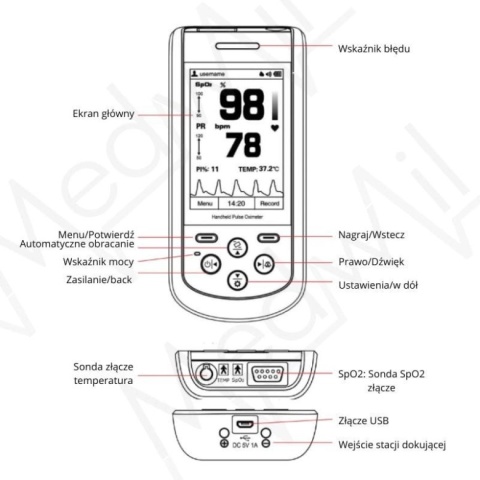

• Duży, czytelny, kolorowy, wielokierunkowy wyświetlacz LCD TFT 3,5", pokazujący między innymi: SpO2, puls, PI, pletyzmogram i temperaturę.
• Menu oraz instrukcja obsługi pulsoksymetru w języku polskim.

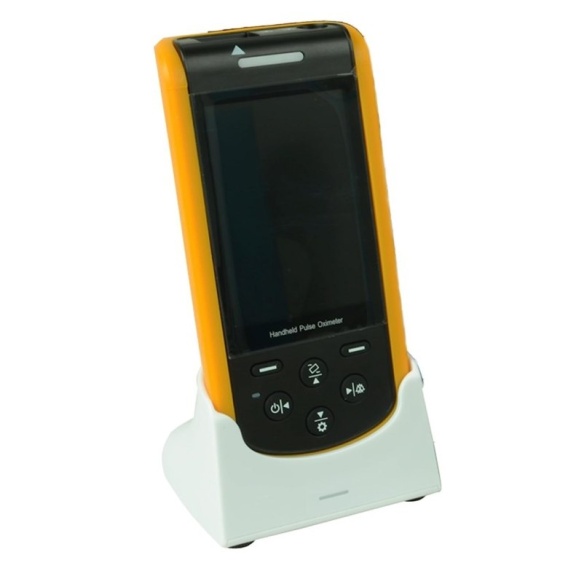

• Na wyposażeniu stacja dokująco-ładująca (wewnętrzne zasilanie z wbudowanego akumulatora: bateria litowa 2000 mAh, działająca do 18 godzin).
• Zewnętrzne ładowanie z zasilacza sieciowego AC lub za pomocą kabla USB (micro).
• Do 580 godzin przechowywania danych dla SpO2 i PR z możliwością ich przywołania.
• 16 identyfikatorów użytkowników do oznaczania danych z możliwością dodania kolejnych.
• Alarm nieprawidłowo włożonego palca oraz błędnie podłączonej sondy.
• Alarm pulsu (dolna i górna granica) oraz saturacji (dolna granica) – granice alarmowe widoczne na ekranie głównym.
• Przycisk szybkiego wyciszenia dźwięku alarmu.
• Sygnał dźwiękowy tętna z tonem oraz możliwość włączania i wyłączania sygnału dźwiękowego tętna.
• Detekcja podstawowych arytmii: częstoskurczu i wolnego rytmu pracy serca.
• Pulsoksymetr SP-20 współpracuje z czujnikami SpO2 w technologii Nellcor.
• Funkcja automatycznego wyłączania.
• Niezwykle lekki – tylko 230 g.
• Wskaźnik niskiego napięcia baterii.

Oprogramowanie i transmisja danych

Oprogramowanie komputerowe do zarządzania danymi – przesyłanie i analiza pomiarów na komputerze PC dzięki załączonemu kablowi USB oraz oprogramowaniu Oximeter Data Manager, dostępnemu do pobrania ze strony:

https://www.creative-sz.com/resource-download/

Bluetooth – bezprzewodowa transmisja danych. Możliwość obserwacji pomiarów w czasie rzeczywistym na urządzeniach z systemem Android. Aplikacja jest dostępna do pobrania ze strony:

https://www.creative-sz.com/resource-download/

Parametry techniczne

Panel wyświetlacza

3,5-calowy kolorowy wyświetlacz TFT LCD.

Zasilanie

• Wewnętrzne źródło zasilania: zasilacz sieciowy z baterią litową 2000 mAh: 5 V DC / 1 A.
• Prąd roboczy: ≤180 mA.
• Moc wejściowa zasilacza sieciowego: <15 VA.
• Typowy czas ciągłej pracy baterii: 18 godzin (gdy ekran jest automatycznie wyłączony, a funkcja bezprzewodowa jest wyłączona).
• Typowa żywotność baterii: 5 lat.

Pomiar SpO2

• Przetwornik: czujnik LED o podwójnej długości fali.
• Czerwone światło: 663 nm.
• Światło podczerwone: 890 nm.
• Maksymalna średnia optyczna moc wyjściowa: ≤2 mW.
• Zakres wyświetlania: 0–100%.
• Dokładność pomiaru: wartość ARMS zdefiniowana w ISO 80601-2-61 nie przekracza 2% dla zakresu SpO2 od 70% do 100%.
• Zakres ustawień dolnego limitu alertu SpO2: 50–99%.

Pomiar tętna

• Wyświetlacz i zakres pomiarowy: 30–250 bpm.
• Dokładność: ±2 bpm lub ±2% (w zależności od tego, która wartość jest większa).

Wyświetlacz wskaźnika perfuzji

Zakres: 0,2–20%.

Pomiar temperatury

• Zakres pomiaru: 32,0℃–43,0℃.
• Dokładność pomiaru: ±0,2℃ dla zakresu temperatur od 35,0℃ do 42,0℃ oraz ±0,3℃ dla pozostałego zakresu.
• Czas odpowiedzi: ≤5 s.
• Miejsce pomiaru: ucho.

Środowisko pracy

• Temperatura robocza: 5℃–40℃.
• Wilgotność robocza: 15–93%.
• Ciśnienie atmosferyczne: 70–106 kPa.

Uwaga: przenośny i mobilny sprzęt do komunikacji radiowej może wpływać na działanie pulsoksymetru.

Niska wydajność perfuzji

Dokładność pomiaru SpO2 i tętna nadal spełnia warunki precyzji opisane powyżej, gdy amplituda modulacji wynosi zaledwie 0,4%.

Odporność na zakłócenia otaczającego światła

Różnica pomiędzy wartością SpO2 mierzoną w warunkach naturalnego światła w pomieszczeniu a wartością mierzoną w ciemni jest mniejsza niż ±1%.

Wymiary i waga

• Wymiary: 158 mm (dł.) × 73 mm (szer.) × 25 mm (wys.).
• Waga netto: około 230 g (łącznie z baterią).

Klasyfikacja

• Rodzaj ochrony przed porażeniem prądem: sprzęt zasilany wewnętrznie i klasy II.
• Stopień ochrony: zastosowane części typu BF.
• Stopień ochrony przed szkodliwym wnikaniem cieczy: sprzęt ma stopień ochrony IP22 z ochroną przed szkodliwymi ciałami stałymi.
• Zgodność elektromagnetyczna: grupa I, klasa B.

Okres aktualizacji danych

Czas aktualizacji do określenia wartości SpO2 i PR wynosi 8 sekund, a czas aktualizacji wyświetlania wynosi 1 sekundę.

Uwaga: pulsoksymetr oblicza wartość SpO2 i tętna co sekundę na podstawie ostatnio zebranych segmentów danych, a następnie wyświetla wartość jako średnią ruchomą ostatnio obliczonych parametrów. Wartość odczytu SpO2 i tętna na pulsoksymetrze jest aktualizowana co sekundę, a wyświetlany pletyzmogram jest znormalizowaną krzywą. Jeśli sygnał nie jest całkowity (na przykład z powodu zbyt dużego szumu, słabego stosunku sygnału do szumu lub utraty sygnału), wtedy wartości SpO2 i tętna zostaną zidentyfikowane jako nieprawidłowe. Odczyt numeryczny zniknie i zostanie wyświetlony jako „--”.

Uwaga: pulsoksymetr jest kalibrowany fabrycznie przed sprzedażą i nie ma potrzeby jego ponownej kalibracji przez użytkownika.

Ustawienia limitów

• Ustawienie dolnego limitu SpO2: zakres 50–99%.
• Zakres ustawień limitów tętna:
  • wysoki: 100–240 bpm,
  • niski: 30–99 bpm.

Podczas pomiaru, jeśli zmierzona wartość przekroczy ustawiony limit, włączy się alarm dźwiękowy, a przekroczona wartość będzie jednocześnie migać.

CREATIVE – renomowany producent

Creative to renomowany producent specjalistycznej aparatury medycznej do monitorowania parametrów życiowych, takich jak pulsoksymetry, monitory pacjenta, aparaty EKG, kapnografy i wiele innych. Firma Creative, założona w styczniu 2000 roku, realizuje swoją wizję „troski o zdrowie ludzkie i pomocy w poprawie jakości życia”. Podstawową wartością firmy Creative jest stosowanie systemu ścisłej kontroli jakości w celu zapewnienia niezawodnych produktów w konkurencyjnych cenach. W ciągu ostatnich 17 lat firma Creative rozwijała swoją linię produktów: od urządzeń do monitorowania pacjenta i pulsoksymetrów po sprzęt rehabilitacyjny. Teraz wkracza w erę mobilnej opieki zdrowotnej, wykorzystując najnowsze technologie. Do tej pory Creative współpracuje ze swoimi partnerami biznesowymi, pomagając tysiącom szpitali i użytkowników domowych w ponad 80 krajach i regionach.

W zestawie

• 1 × pulsoksymetr,
• 1 × zasilacz i przewód,
• 1 × stacja dokująca,
• 1 × termometr,
• 1 × sensor dla dorosłych (klips),
• 1 × sensor dla dzieci (klips),

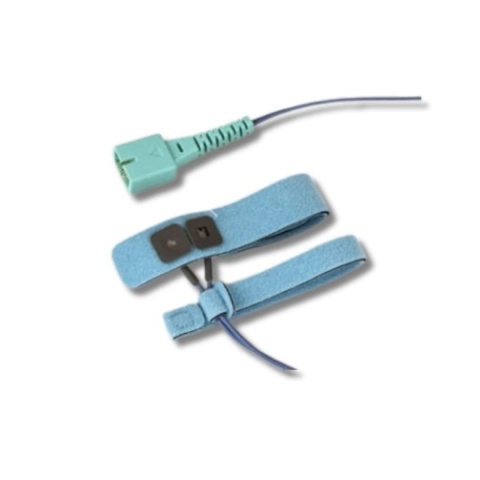

• 1 × sensor noworodkowy (rzep),
• 1 × kabel USB do transmisji danych,
• 1 × instrukcja.
